浅谈振动筛的结构和工作原理

时间:2022-07-15 11:18:45 点击:1049 次 来源:洛阳海思德振动筛厂家
  振动筛是一种过滤性的机械分离设备,它的适用范围比较广泛,常被用于矿山、煤炭、冶炼、建材、化工、轻工业以及食品、医药等行业。虽然振动筛在我们的生活中应用很广泛,但是对于它的结构和工作原理,很多人都不清楚,接下来海思德小编就为大家介绍振动筛的结构和工作原理。


  一、振动筛的结构



  1、激振器


  激振器的主要作用是使工作体能够连续振动。单轴振动筛和双轴振动筛的激振器,按偏心重配置方式区分一般有两种型式。


  2、筛箱


  振动筛的筛箱主要是由筛框、筛面以及其压紧装置组成。筛框由侧板和横梁构成,其需要有足够的刚性。


  3、支承装置


  振动筛的支承装置有座式和吊式这两种。由于座式安装比较简单那,且安装的高度也较低,所以振动筛厂家都会优先选用座式支承。振动筛的支承装置主要由弹性元件组成,常用的有螺旋弹簧、板弹簧和橡胶弹簧。


  4、传动装置


  通常振动筛是采用三角带传动装置,由于其结构简单,所以能够任意选择激振器的转数,但是在运转时皮带很容易打滑,容易导致筛孔堵塞。振动筛也有采用联轴器直接驱动的。联轴器可以保持激振器的稳定转数,而且使用寿命很长,但激振器的转数调整没有三角带传动装置简单。

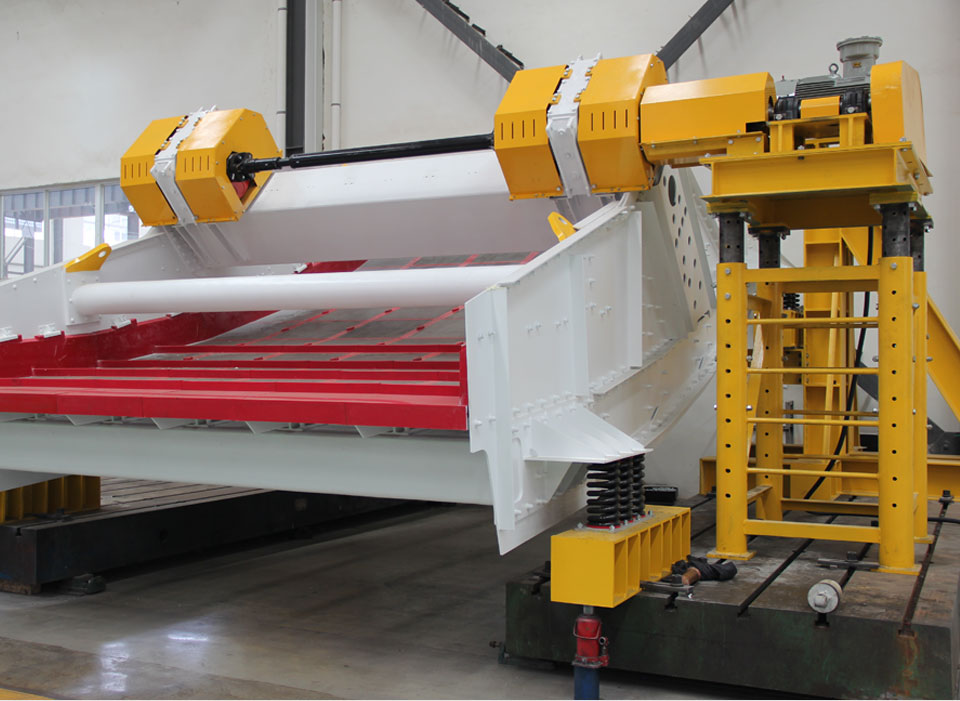

  振动筛

  二、振动筛的工作原理


  振动筛在工作时,两个电机同步反向旋转,使得激振器能够产生反向的激振力,使得筛体带动筛网开始纵向运动,进而使得筛网上的物料受到激振力作用而周期性向前抛出一个射程,从而完成物料筛分作业。振动筛适合用于采石场筛分砂石料,也可以供选煤、选矿、建材、电力以及化工行业等作产品分级使用。

  振动筛的工作部分固定不动,仅靠物料沿工作面滑动而使物料得到筛分。固定格筛是在选矿厂应用较多的一种,一般用于粗碎或中碎之前的预先筛分。结构简单,制造方便,不耗动力、可以直接把矿石卸到筛面上。振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强等特点。

  以上就是海思德小编关于振动筛的结构和工作原理相关介绍,通过上文介绍可知,振动筛由激振器、筛箱、支承装置以及传动装置组成,主要用于采石场、选煤、建材、电力以及化工行业等。洛阳海思德重工有限公司生产有不同型号高品质的振动筛,如果您需要高质量的振动筛,欢迎联系我们。
