振动筛左右晃动怎么回事?摆动原因及解决方法

时间:2021-05-21 15:49:32 点击:3648 次 来源:洛阳海思德重工有限公司
  振动筛是以激振器提供的振动力为能源进行筛分的,在工作过程中,振动筛会有小幅的振动式属于正常现象,本身也不会有非常剧烈且明显的晃动。但有的时候,可能由于某些原因,振动筛会有左右晃动的现象出现,这给很多用户朋友造成了困扰,下面海思德小编就来带大家探究下振动筛左右晃动怎么回事?其原因与解决方法是什么。


  一、振动筛左右晃动的原因

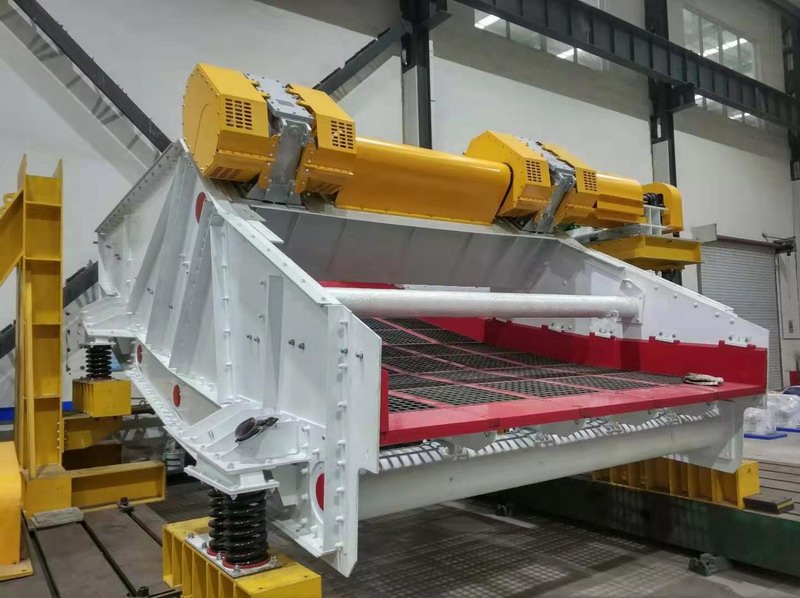

  香蕉型振动筛

  1、激振器偏心振动


  激振器工作时偏心重量产生的离心力使偏心轴弯曲,导致轴承的内套圈与外套圈的相对偏转,偏心会产生以转频及其各阶谐频而导致的振动,故运转中产生的惯性力和惯性力偶将引起轴承的动反力和振动,破坏轴承等零部件的平稳工作状态,产生左右晃动的现象。


  2、轴承与筛箱振动频率相同


  在振动筛激振器的轴承振动频率和设备筛箱弹性振动的某一阶段固有频率相同时,就会引起振动筛的筛箱弹性体强烈的左右晃动。轴承主动轴与从动轴系统均存在某一数值的共振频率,如果有一些激振频率与共振频率接近,则发生共振。另外,由于偏心存在离心惯性力时,因此会产生弯曲振动,假如当转速接近临界值,则发生弯曲共振。


  3、轴承径向游隙不合理


  通过对振动筛的轴承试验结果表明,径向游隙过小或者过大都会使轴承系统产生较大的振动。当径向游隙过小时,会引起高频左右晃动;当径向游隙过大时,会引起低频振动。径向游隙过大,则会降低轴承弹性系统的径向固有的频率,容易产生共振,将会产生较大低频振动。主要是因为在滚动体以及套圈的冲击点会产生较大加速度。在冲击初期,产生和设备质量还有物体形状无关的高频压缩波,并传入金属内部;而在冲击后期,会由机械力产生一个比冲击压缩波频率低的机械振动。因此径向游隙较大,使轴承在通频带上震动加巨。


  4、轴承几何精度低


  振动筛激振力过大,会导致轴承将承受非常大的径向力,故产生强烈振动。轴承精度越高,振动越小。当滚道特别是在滚动体表面的波纹度,对轴承的振动影响更大,滚动体以及保持架与内外圈滚动表面的间隙,其相对运动都会引起轴承的振动,因为滚动体的自旋频率较高,工作表面同时和内外滚道接触,滚动体、套圈以及保持架所产生的振动大小为4:3:1左右的关系。


  5、轴承摩擦与润滑


  轴承是振动筛较难控制的主要振动源,由于不锈钢振动筛是靠很大的激振力来维持工作的,因此轴承会受到的径向力很大,振动筛在工作过程中,巨大的激振力将引起轴承系统的弹性振动。如果润滑不良,那就产生较大的摩擦,让轴承温升速度过快过高,热膨胀过大,会把径向游隙显著减小,然后又加大了摩擦,温度会更进一步升高。


  6、外圈与支承孔配合


  外圈与支承孔的配合会影响振动筛振动的传递,如果比较紧的配合,会迫使滚道变形,加大形状误差,导致振动增加。较松配合可使间隙内油膜产生阻碍作用。外圈和轴承座的支承孔的材料性质相差比较大时,特别是在其间放置橡胶减震环,会抑制振动传递。


  7、其他原因


  (1)振动筛放置位置不平整;

  (2)直线振动筛分机的弹簧阻尼系统以及不同的零部件出现故障;

  (3)筛分设备没有放置在一个水平面上,筛面不能保持水平等;如果振动筛分机筛的激振力过大,会导致轴承承受非常大的径向力,从而产生强烈的振动;

  (4)运输支撑是否拆卸掉,如不按机器指示没有拆卸运输支撑,不仅直线振动筛会整体振动还会对整机造成破坏。


  二、振动筛左右晃动的解决方法


  1、如果是激振器的原因,可以把偏心块的重量增加,调节振幅;如果是振动电机,振幅调节靠轴两端的偏心块夹角来改变激振力的大小,夹角小,激振力变大,振幅变大;反之,夹角变大,激振力变小,振幅变小。对轴偏心式振动器,可以增减配重飞轮和带轮上的配重块,以增减振动筛分机的振幅。

  2、检查振动筛的筛框是否是规范的矩形,而不是平行四边形;检查设计制造过程中筛机的弹簧支座能否在统一程度面上,选用的弹簧刚度是否一样。

  3、检查两振动器之间的自同步状况是否正常。统一轴上的两侧板上振动器的主、副偏疼块调整的相位角能否一致,因为它影响到发生的激振力是否一致。

  4、每次调节时必须使振动电机两端的偏心块夹角相等,且偏向振动电机同侧。检查橡胶弹簧,确保各个弹簧间不存在高度差异,如存在,可更换损坏件来解决。

  5、另外,还可以对直线振动筛设备进行全面的平衡性检查,并确保筛面处于水平位置,如振动筛不平稳换水平的地面或工作台,支架固定好。而对设备的吊装角度也可重新计算,保持吊装拉力一致。

  6、降低轴承振动应先提高滚动体的表面加工精度。

  以上就是振动筛左右晃动怎么回事的回答,振动筛左右摆动不是一种正常现象,而是因为激振器偏心振动,轴承与筛箱振动频率相同,轴承径向游隙不合理等原因造成的,因此如果出现剧烈左右晃动的情况,还是要找出原因,才能更好的解决。如果您需要高质量的矿用振动筛设备,欢迎联系海思德详询~
