四种振动筛的振动形式介绍

　　振动筛是利用激振器作为振动源，从而实现对物料的筛分。激振器在振动筛筛机上不同的安装形式，可以产生不同的振动形式，其振动形式也可以说是一种运动轨迹，振动筛的振动形式主要有四种，下面海思德小编就来具体介绍下这四种振动形式。
　　

　　振动筛的振动形式

　　

　　1、直线型振动

　　振动形式为直线型，即振动筛的振动体（振动体包括振动箱体和物料）的运动轨迹不管是在水平面还是垂直面上的投影，都是直线。此种振动形式的振动筛被称为直线振动筛或是直线筛。将两台相同型号的振动电机安装在振动设备机体上，使两个振动电机转轴处于互相平行的位置，运行时两台振动电机转向相反，则两台振动电机运转必然同步，机体产生直线型振动。
　　

　　2、复合型振动

　　
　　振动筛的振动体的振动是由两组激振系统产生的，其振动形式称为复合振动。一般有双频复合型及双幅复合型两种形式。某些特殊性能的振动筛分设备，使用两台不同型号不同转速的振动电机，分装于筛分设备的受料端和出料端，使受料端呈现大振幅低频率的振动，同时出料端呈现小振幅高频率的振动，筛分设备的中部重叠两种振动，使筛分设备起到更有效的筛分作用。
　　

　　3、三维振动

　　
　　三维振动又称为旋振动，即运动轨迹在水平面上的投影是圆或椭圆。此种振动形式的振动筛即被称为旋振筛。旋振动又可分为平旋型振动、涡旋型振动和复旋型振动三种形式。
　　
　　（1）平旋型振动：当振动体的振动轨迹在垂直面上的投影为一水平直线者，其振动形式称为平旋型振动；
　　
　　（2）涡旋型振动：当振动体的轨迹在垂直面上的投影为一斜直线者，其振动形式称为涡旋型振动；
　　
　　（3）复旋型振动：当振动体的振动轨迹在垂直面上的投影为一圆或椭圆者，其振动形式称为复旋型振动。
　　
　　通常由立式振动电机激振的振动设备产生旋振动，其振动形式则看立式振动电机两端激振块的夹角而定。也可将两台底脚安装型振动电机分装于振动设备两侧，使其转轴呈一设定的角度，则振动设备也将产生旋振动。
　　

　　4、圆或椭圆型振动

　　
　　振动筛还有一种振动形式为圆或椭圆型振动，振动体的振动轨迹在水平面上的投影是一条直线，而在垂直面上的投影为圆或椭圆者，此种振动形式的振动筛即被称为圆振动筛或圆振筛。通常将一台振动电机安装在振动机械的机体上，即可产生这种运动。圆形或椭圆形振动发生在与振动电机转轴相垂直的平面上，其形式则看振动电机与整机重心的相对位置而定。
　　

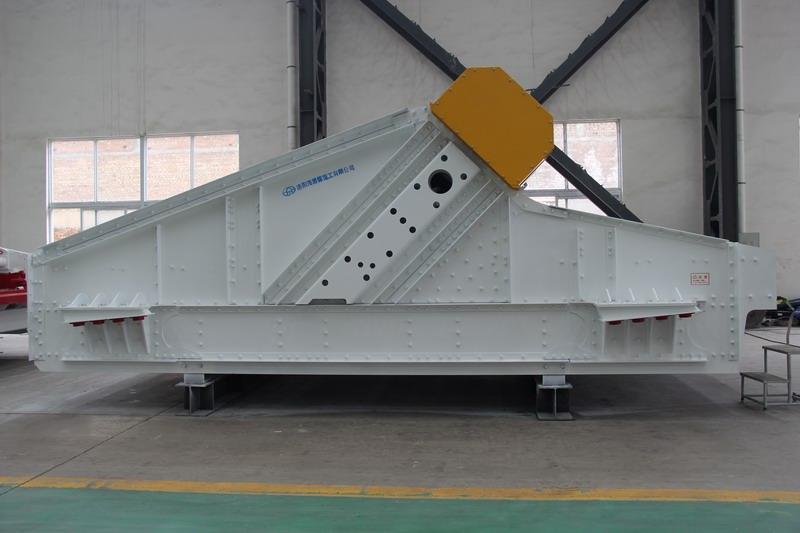

　　综上，振动筛的振动形式主要有四种，直线型振动，复合型振动，圆或椭圆型振动和三维振动，其中三维振动又包括平旋型振动、涡旋型振动和复旋型振动三种形式。海思德重工生产的振动筛振动形式主要为直线型，整机结构经有限元分析，筛体结构简单紧凑、刚度大、强度高、受力分布均衡、安全系数大，如果您有需要，欢迎联系海思德详询。
