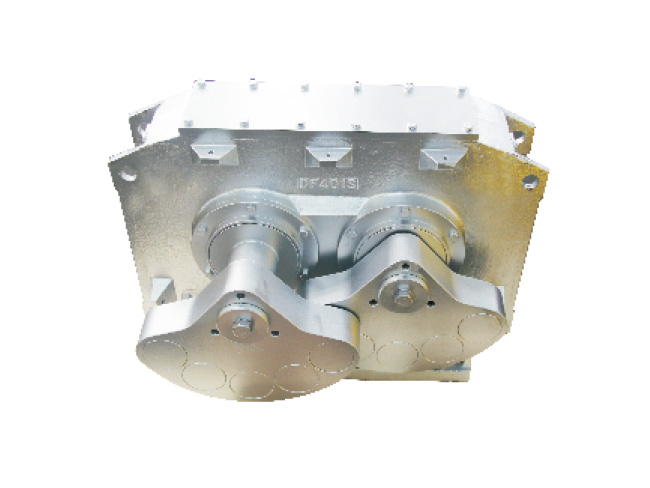

矿用振动筛设备上必须安装激振器才能实现对物料的筛分工作。激振器就是用以产生激振力的装置,能使被激物件获得一定形式和大小的振动量,从而对物体进行振动。除了提供激振力,激振器还决定了振动筛的振动频率和振幅。所以对激振器正确的安装是至关重要的,下面海思德小编就来说说关于振动筛激振器安装步骤及调试。
一、振动筛激振器安装步骤
1、
振动筛激振器在安装前,首先参照装箱单检查零部件是否齐全和损坏。
2、参照安装图进行安装,其中支承底架必须水平安装在基础上,基础应具有足够的刚度和强度,来支承振动筛的全部动负荷和静负荷。
3、可利用筛箱耳轴吊运筛机,不可直接挂在激振器上吊运整个筛子,吊运激振器到安装位置,并用螺栓对称四点定位,安装激振器地脚螺栓,并预紧。
4、安装激振器时,应确保筛箱与料斗、料槽等一类非运动件之间保持75mm间隙。
5、紧固地脚螺栓前拆卸吊具,用扭矩扳手对角紧固激振器地脚螺栓,将地脚螺栓紧固到固定规定扭矩。
6、安装联轴节和防护罩,保持偏心块在自然状态下安装,依次对激振器、联轴器防护罩进行安装,安装要牢固可靠。
7、对激振器加注润滑油,油脂和油位符合规定。
8、清理现场。清点工具、材料、配件以及现场的杂物,现场要整洁干净。接着就开始振动筛激振器的调试工作。
二、振动筛激振器调试步骤
1、试车前必须用手(或其它方法)转动激振器。转动灵活,无卡阻现象时,方可开动机器。
2、调试时主要调整下激振力,首先卸下风罩。旋松配重块紧固螺栓,同相位、同角度调整激振器的偏心块和配重块,或增加、减少配重块的数量,旋紧螺栓,装回风罩。调整激振力大小,可满意各种振动设备不同物料或处理量的需求。
3、激振器无异响、无渗漏,轴承温升不超过75摄氏度。
4、振动筛运动轨迹为直线、四点振幅差小于2毫米、四点抛射角度差小于2度;
三、振动筛激振器安装及调试注意事项
1、在吊装振动筛激振器时,转移及装置时切勿磕碰。
2、装置时不得随意拆开零部件。装置时应查看地脚螺栓孔与底板螺栓孔是否相符。
3、座式激振器装置后应横向水平,且与筛体中心线对称。
4、短时开机,查看激振器工作方向是否符合要求(激振器两轴应反向旋转)。
5、地脚螺栓应采用强度螺栓并采取防松办法,以防对激振器形成损坏。
6、稀油润滑激振器需先开冷却器供油,查看油路是否疏通,是否有漏油现象,当回油管开端回油时方可开机试车。
7、安装时不得随意拆卸零部件,安装后激振器应保证横向水平。
8、激振器与筛箱联结的螺栓为高强度螺栓,不允许用普通螺栓代替,必须定期检查紧固性,每月检查一次。其中任意一个螺栓松动,也会导致其它螺栓剪断,引起筛机损坏。
综上,振动筛激振器安装步骤是首先检查零件是否齐全,接着吊运激振器到安装位置,安装地脚螺栓并预紧,将地脚螺栓紧固到固定规定扭矩,对激振器加注润滑油。因为激振器的激振力作用,所以振动筛在工作时才能无摆动、无扭转的平稳的运转,产生噪音小。海思德重工专注于振动筛和激振器的生产,产品质量可靠,零件干净,使用寿命长,如果您有需要,欢迎联系海思德详询~
