直线振动筛的工作原理及结构组成介绍

时间:2021-05-10 09:06:45 点击:984 次 来源:洛阳海思德重工有限公司
  振动筛是煤矿、建材等行业生产中用到的筛分设备。根据运动轨迹不同,振动筛可分为直线振动筛、圆振动筛等,其中直线振动筛是利用振动电机激振作为振动源,使物料在筛网上被拋起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物分别从各自的出口排出。下面海思德小编就来介绍下关于直线振动筛的工作原理及结构组成


  一、直线振动筛的工作原理


  它的工作原理两台振动机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。直线筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。

  筛分过程:大量粒度大小不同、粗细混杂的碎散物料进入筛面后,只有一部分颗粒与筛面接触,由于筛箱的振动,筛上物料层被松散,使大颗粒本来就存在的间隙被进一步扩大,小颗粒乘机穿过间隙,转移到下层或运输机上。由于小颗粒间隙小,大颗粒并不能穿过,于是原来杂乱无章排列的颗粒群发生了分离,即按颗粒大小进行了分层,形成了小颗粒在下,粗颗粒居上的排列规则。


  二、直线振动筛结构组成

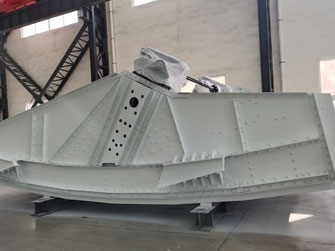

  直线振动筛
  振动筛一般由振动器、筛箱、支承或悬挂装置、传动装置等部分组成。

  1、振动筛振动器:单轴振动筛和双轴振动筛的振动器,按偏心重配置方式区分,一般有两种型式。偏心重的配置方式以块偏心型式较好。

  2、振动筛筛箱:筛箱由筛框、筛面及其压紧装置组成。筛框是由侧板和横梁构成。筛框必须要有足够的刚性。主要用来保持筛网平整,达到正常筛分。筛箱是振动筛的主要组成部分。

  3、振动筛支承装置:振动筛的支承装置有吊式和座式两种。座式安装较为简单,且安装高度低。一般应优先选用座式。振动筛的支承装置主要由弹性元件组成,常用的有螺旋弹簧、板弹簧和橡胶弹簧。

  4、直线筛减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧垂直与地面。

  5、振动筛传动装置:振动筛通常采用三角带传动装置。振动筛的结构简单。可以任意选择振动器的转数。但运转时皮带容易打滑。可能导致筛孔堵塞。振动筛也有采用联轴器直接驱动的。联轴器可以保持振动器的稳定转数。而且使用寿命长。但振动器的转数调整困难。


  三、直线振动筛的特点


  1、采用块偏心作为激振力,激振力强;

  2、筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;

  3、采用轮胎联轴器,柔性连接,运转平稳;

  4、采用小振幅,高频率,大倾角结构,使该机筛分效率高、寿命长、电耗低、噪音小;

  5、对筛网部分的设计,能迅速换网,迅速张紧,此外此种设计允许使用各种筛网,如尼龙、特种龙、PP网等;

  6、物料在筛面的行程长,筛分精度高、处理量大;

  7、在分选的同时,对物料长距离输送;

  8、可根据物料粒度、透筛概率、生产率改变筛面间距及倾角;

  9、可根据生产现场设计不同的形状及结构。

  以上就是对直线振动筛的工作原理及结构组成的介绍,可知直线振动筛的运动轨迹为一条直线,所以物料在在筛面上被抛起跳跃式向前作直线运动,在激振力和物料自重力的“合作”下,达到对物料进行筛选和分级。直线振动筛一般由振动器、筛箱、支承或悬挂装置、传动装置等部分组成。海思德重工生产的振动筛强度高,无任何焊缝,内设加强筋,降低整机重量,同时提高筛机刚度,高效节能,如果您有需要,欢迎与海思德联系~
