详解激振器维修流程和维修要求

时间:2023-10-16 13:54:45 点击:759 次 来源:洛阳海思德振动筛厂家

  在工业设备维护领域,激振器作为关键设备之一,在其维修过程中要遵循一系列的步骤和标准,以确保其可靠性和持久性。激振器的维修流程包括一系列严格的操作,从进厂原机状态的拍照存档,到喷漆、发货的全面流程,每个步骤都显著影响着维修质量的成果。而为确保维修质量,激振器维修中的各项要求也显得尤为关键,从轴承到箱体,再到齿轮和其他零部件,都需要严格遵守相关标准和规范,以确保激振器在维修后能够达到预期的工作性能。


  一、激振器维修流程

  进厂原机状态拍照并存档→喷丸处理→喷底漆→拆解激振器→零部件拍照并存档→零部件清洗→检查、检测并存档→出具检测报告→业务员与用户进行定损确认并形成定损确认表→制定维修计划→领取零部件→检验、记录存档→超声波清洗→装配→试验并记录入档→喷漆→发货

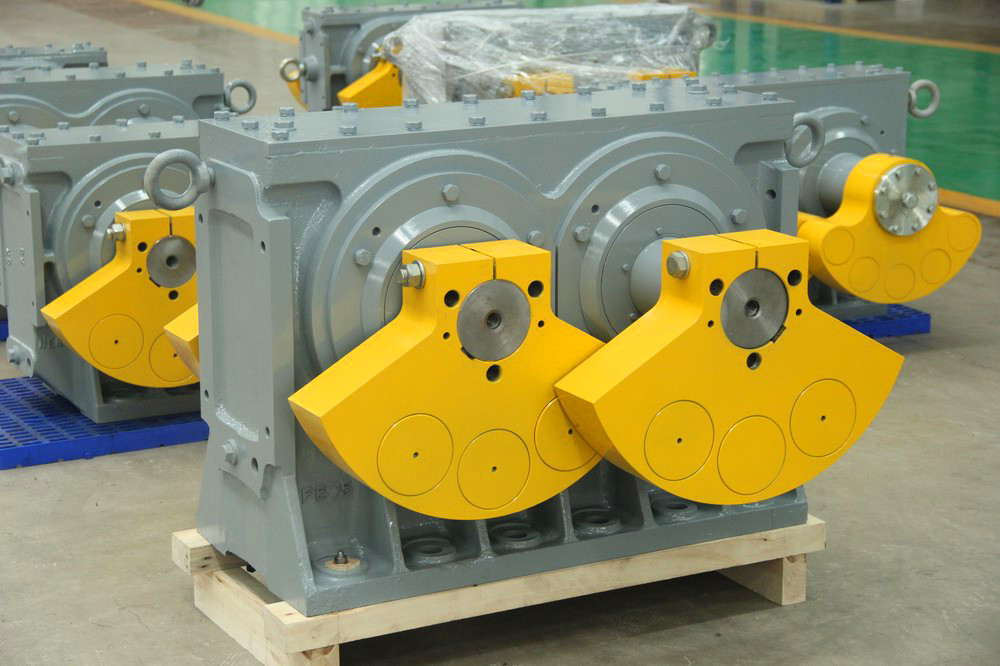

振动筛激振器

  二、激振器维修要求

  1、轴承

  在维修中必须更换,并且选择高品质的SKF振动筛专用轴承,确保其能够承受高强度的振动工作环境,并保持长久的稳定运行。仔细的安装和调整工作也必不可少,以保证轴承的正确安装位置和正常工作状态。

  2、密封

  密封件的更换是保证激振器正常工作的重要保障。在更换时,必须选择与原件相匹配的高品质密封件,确保其能够有效地防止润滑油或其他物质的泄漏,从而保护激振器内部零部件不受损坏。

  2、箱体

  箱体出现开裂、变形、螺纹损坏以及磨损的箱体必须进行更换;当箱体孔与轴承外圈安装位置磨损与轴承不符合装配要求时必须更换。更换新箱体应采用高强球墨铸铁QT400-12材料,无夹渣、气孔、裂纹等缺陷且经超声波探伤,确保其耐久性和稳定性。在箱体加工过程中,应严格执行数控加工中心精密加工流程,以保证箱体的准确度和稳定性。

  3、轴

  在维修过程中,轴的更换是确保激振器正常运行的关键环节。如轴表面有明显的凹凸痕迹,轴承位及齿轮位端椭圆度≥0.01mm,轴与轴承内圈装配尺寸不符合要求时,必须更换。更换轴采用合金结构钢42CrMo经数控机床加工而成的轴,可以保证其具有良好的强度和耐磨性。在安装过程中,应确保轴与轴承内圈的装配尺寸符合要求,以保证激振器的运转。

  4、齿轮

  维修中,齿轮的更换是确保传动系统正常工作的关键。齿轮出现点蚀断齿、表面过度磨损、表面斑点脱落、表面蠕动变形等现象时必须进行更换,且更换齿轮精度等级为5级精度,齿轮啮合间隙≤0.24mm。在更换过程中,齿轮的啮合间隙应控制在合适范围内,以确保传动系统的正常运转和工作效率。

  5、其他零部件

  根据图纸对零部件进行检查,超差的必须更换。更换件为自制产品,以确保整体系统的稳定运行和长期可靠性。

  6、标准件

  所有标准件都须更换为8.8级高强度镀锌螺栓,以确保激振器各部件的连接稳固可靠,避免松动或脱落导致的安全隐患和设备故障。

  7、试验规范

  在激振器维修后,必须进行严格的试验。试验时间≥36h,运行温升≤60℃,噪音≤85db(A),且无异常声音、漏油现象,视为合格

  8、喷漆规范

  在喷漆过程中,应根据原机颜色确认色标号、喷漆,漆膜厚度≥0.3mm。特别是对于箱体内部因耐油漆膜破损而需要进行修复的情况,必须仔细进行修复工作,以确保其耐用性和外观完整性。


  三、激振器维修注意事项

  1、箱体

  观察箱体是否出现开裂、变形、螺纹损坏以及磨损等缺陷。无明显缺陷的箱体再采用内径百分表、千分尺等专用工具对箱体进行各项尺寸检查。检查合格的箱体安排进行超声波探伤。探伤合格后箱体方可投入使用。对存在难以确认的变形等疑问的箱体,采用三坐标对箱体同轴度等进行检查、确定,合格的箱体方可使用。

  2、齿轮

  先观察是否有点蚀断齿、表面过度磨损、表面斑点脱落、表面蠕动变形等现象;无问题后采用内径百分表、千分尺等专用工具对齿轮进行各项尺寸检查;尺寸检查合格的齿轮进行磁粉+超声波探伤;探伤合格的齿轮方可投入使用。对存在难以确认的变形等有疑问的齿轮安排采用齿轮检测仪对齿形进行复核判定,合格的齿轮方可使用。

  3、轴

  先观察轴表面有明显的凹凸、磨损痕迹;无问题后采用千分尺等专用工具对轴进行尺寸核查;检查合格后,对轴进行磁粉+超声波探伤;探伤合格后方可使用。对变形、同轴度变化难以确定的轴类零件安排三坐标对轴同轴度等进行核查,合格的方可使用。

  4、装配

  保证装配区域清洁,装配前须超声波清洗,保证所有零部件清洁、无污渍;对规定使用的装配压装工具进行检查,必要时进行修复;按工艺规范进行装配和检查;合格的激振器安排进行试验,保证符合《海思德激振器试验规范》。


  在激振器维修过程中,除了严格遵循激振器维修流程外,遵守注意事项的也是至关重要的。尤其是在对箱体、齿轮、轴以及装配过程中的监测与检查,需要采取更加准确和细致的措施。这不仅包括各项尺寸的核查,还需要借助检测工具和技术,如磁粉+超声波探伤以及三坐标等,以保证维修后的激振器能够符合相关的试验规范和标准。只有严格遵循这些严谨的维修注意事项,才能保证激振器维修质量的可靠性和稳定性,进而保障其在工业生产中的高效稳定运行。洛阳海思德重工主营振动筛、激振器、给料机等设备的生产厂家,型号齐全,贴心售后服务。
